Ah aye ti tene nyen na ndo ti mbeni batterie? Amp Heure Notes

Mo lingbi ti diko pëpe fani oke mbeni client airi mo ti hunda mo ngbanga ti nyen “banque ti batterie ti ala ti 200Ah” ahunzi jus na peko ti gi angbonga 3 na ngoi so math ni atene a lingbi a ninga 8. Nduru kiringo tënë ni? Numéro ti Ah so ayeke na ndo ti étiquette ni aye pëpe ti tene ye so mingi ti azo apensé so aye ti tene.

Ah aye ti tene nyen na ndo ti mbeni batterie?A yeke ampere-heure-mbeni ye so afa wungo ti charge ti courant so ayeke na yâ ti batterie ni. Pensé na ni tongana réservoir ti carburant so ayeke na yâ ti mbeni camion. Mbeni réservoir ti 100-gallon afa na mo ngangu ti ngu, me a fa na mo pëpe yongo ti ndo so mo yeke gue biani dä. Ye so aluti na ndo kungba so mo yeke yô, ndo so mo yeke dä, ngoi ti ngu, nga wala moteur ti mo ayeke mbeni ye so ayeke mû carburant- wala mbeni ye so ayeke mû gaz.

A-batterie ayeke sara kua legeoko. Mbeni batterie so ayeke na 100Ah aye ti tene so batterie ni alingbi ti mû 100 ampère na yâ ti ngbonga oko, wala 10 ampère na yâ ti angbonga bale-oko, wala 1 ampère na yâ ti angbonga ngbangbo oko. Me “théoriquement” ayeke sara gbâ ti aye ti ngangu na yâ ti tënë so.

Bâ ye so ayeke biani kota ye teti zo kue so ayeke vo abatterie teti mbeni ndo ti dengo buze, mbeni ye ti batango na aye na yâ ti a-usine wala mbeni kusala ti mungo maboko na azo: ti hinga kangbi so ayeke na popo ti ye so a sû na ndo mbeti ti asango ni na ye so asigigi na yâ ti tâ sese. Ge ye so ayeke na lege ni pëpe, na mo yeke futa nginza so mo yeke sara kua na ni lâ oko pëpe wala mo yeke sara scrambling na ngoi so système ti sauvegarde ti mo ayeke pika na yâ ti mid-outage.

Maths ni ayeke simple. Tâ ye ni ayeke tongaso pëpe.

Formule ti tongo nda ni alingbi ti duti ngangu pëpe:

Ngoi ti kusala=Ngangu ti batterie (Ah) ÷ Courant ti charge (A)

Mo yeke na batterie ti 100Ah? Lo yeke na charge ti 10-ampère? So ayeke ngbonga 10 ti kpengo na ni. Asara awe.

Me... biani pëpe. Mo bâ lâ oko pëpe mbeni batterie so ayeke mû biani ngangu ti lo kue na gigi ti mbeni laboratoire. Bâ ngbanga ti nyen formule so atï na yâ ti yaka ni:

Kpale ti décharge ti azo .

Azo so ayeke sara abatterie ayeke tara ngangu ti ala na yâ ti ambeni ye-mingi ni a yeke zi ni yeke yeke na yâ ti angbonga 20 (so a iri ni taux C/20). Batterie ti mo ti 100Ah awara kota ndo so na lege so mo fa gi 5 ampère teti angbonga 20 droit.

Me système ti sauvegarde ti mo ayeke fa 5 ampère pëpe. Lo fa 50. Wala 100. Na tongana mo fa courant ni hio tongaso, mo yeke wara pëpe mbeni ndo so ayeke nduru na ngangu so a fa.

Facteur ti température .

Batterie ake ngoi ti dê mingi tongana ti so mbi ke. Na ngoi so dê ayeke mingi, mo lingbi ti wara gi 70-75% ti ngangu so a fa. Na -20 degré ? Lo yeke bâ peut-être ndambo ni.

Mo yeke na mbeni client na Minnesota so spec’d ala ti ita ti télécom sauvegarde so aluti na ndo ti kusala ti été. Kozoni, système ni abuba. Leçon ti nginza.

A yeke na yâ ti Chimie .

A yeke kota ye ni la, na a yeke na ndo so la si mo yeke bâ afaute so ayeke ngere ngangu mingi.

Batterie ti plomb-acide ti 100Ah na ti lithium ti 100Ah ayeke oko ye pëpe. Même ndulu pëpe. A yeke tongana ti so a haka mbeni réservoir ti 100-gallon na yâ ti mbeni berline na mbeni semi-camion so wungo ni ayeke oko, so ayeke nde mingi na so a lingbi ti sara kua na ni.

Ngbanga ti nyen a lingbi pëpe ti haka wungo ti plomb-acide na lithium .

Na hunzingo ti angu 1800, mbeni wandara ti Zamani so iri ti lo ayeke Wilhelm Peukert ahinga mbeni ye so ayeke nzoni pëpe: tongana mo hunzi batterie ni hio, ngangu kue so mo yeke sigigi na ni ayeke kiri na peko. Math ti lo angbâ ti gi bê ti e laso.

A yeke na lege ni ti tene: A-batterie ti plomb-acide ayeke na kota ngangu ti gbungo ye na yâ ni. Tongana mo fa ngangu courant, ngangu mingi ayeke buba tongana wâ na yâ ti batterie ni ahon ti mû ngangu na aye ti mo. Peukert exponent afa wungo ti abatterie so ayeke na plomb-so ayeke wara mingi ni 1,2 ti si na 1,6, so ti tene so ngangu ti ala ayeke buba mingi na gbe ti kungba.

A yeke batterie ti lithium? Peukert ti ala ayeke na popo ti 1,02 ti si na 1,05. A yeke kete ye pëpe. Mo yeke wara ndulu na ngangu ti mo kue atâa mo yeke fa ni ngangu tongana nyen.

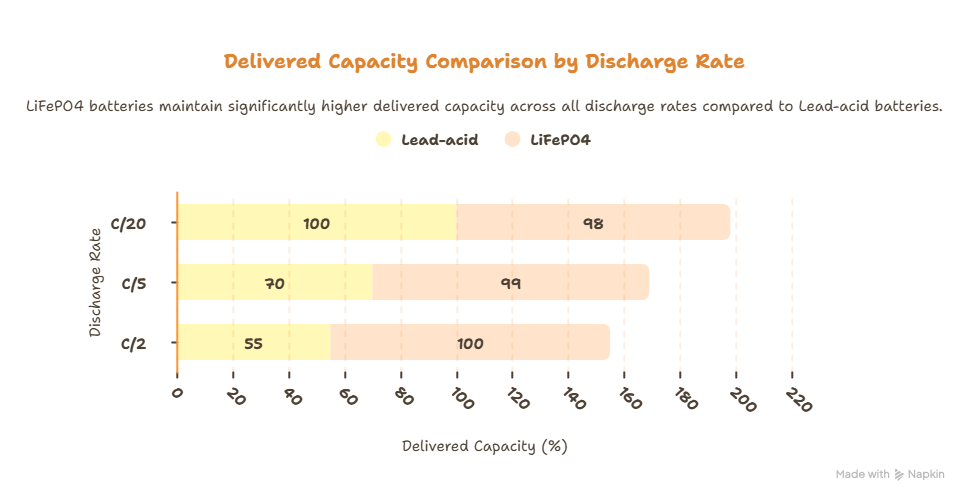

Fango nda ti ye na ndo ti tableau ni: Batterie ti plomb-acide so a mû na lo 100Ah ayeke mû gi ndulu na 55Ah tongana a zi ni na yâ ti angbonga 2 ahon ti mû 20. Batterie ti lithium ayeke mû 98Ah na yâ ti oko ye so. Mbeni étiquette, kusala so ayeke nde mingi.

Me a yeke ga sioni mingi ndali ti plomb-acide. Lo lingbi nga ti sara kua na ngangu ti lo kue sân ti fâ batterie ni.

Deep-decharge mbeni batterie ti plomb-acide lakue na gbe ti 50% ti état ti charge ni, na mo yeke sara si fini ti lo aga nduru mingi. Mingi ti azo so ayeke sara kua na ni awa ti tene mo ngbâ na ndö ti 50%-so ti tene batterie ti mo so ayeke "100Ah" ayeke mû biani na mo 50Ah ti ngangu so mo lingbi ti sara kua na ni.

A-batterie ti lithium ayeke sara kua na 80-90% ti akota décharge lakue, ambeni même ayeke sara kua na 100%. Batterie ti lithium ti 100Ah ayeke mû ngangu ti 80-90Ah ti sala kusala na ni.

Zia mbi zia atâ wungo na ndo ti tënë so:

Meme Ah note. Batterie ti lithium ayeke mû ngangu ndulu na fani use ti ngangu so zo alingbi ti sala kusala na ni.

E yeke bâ ye so ayeke si lakue na yâ ti a-appareil ti télécommunication nga na ti a-usine. Mbeni kusala so a sala ade ti ninga pëpe andu mbeni ndo ti télécommunication so ayeke yongoro so ayeke zia bê ti lo na ndo mbeni kota banque ti plomb-acide ti 400Ah. Azo so ayeke sara kua na ni ayeke na vundu ndali ti so tension ni angbâ ti sara si tension ni adë na peko ti so ala sara kua gi na angbonga 3 ti tene ala sara kua na ni.

A mû place ti kota banque so na a-module ti rack ti 200Ah 48V LiFePO4-techniquement ndambo ti ngangu ti “plaque ti iri” so a fa ni. Ye ti pekoni? Afini système ni amû lege na lo ti sara kua nzoni ahon ngbonga 5 ndali ti so lo yeke bâ pasi pëpe ndali ti so Peukert agirisa aye na gbe ti kota kungba ti site ni. Client ni awara biani ahon 60% ti ngoi ti kusala ti tâ -sese na lege ti mbeni système so ane 60% na gbe ni. So ayeke kangbi so ayeke na popo ti .ti hinga ye so Ah aye ti tene na ndo ti mbeni batterie .na théorie na ye so lo yeke mû na yâ ti sarango ye.

Ye so a-évaluation ti C-so ayeke na ndo ti a-spécification aye biani ti tene

Tongana mo gi na yâ ti ambeti ti batterie, mo yeke bâ ngangu so a sû na ndo ti "C-taux nde nde." A yeke pëpe marketing fluff-a yeke fa na mo mbilimbili tongana nyen la azo so asara ni atara wungo so.

C/20 aye ti tene so batterie ni ayeke na yâ ti angbonga 20. C/10 aye ti tene ngbonga 10. C/5 aye ti tene ngbonga 5.

Ye so agbu: azo nde nde so ayeke sara kua na a-C- nde nde ndali ti akota tënë ti ala. Ambeni marque ti budget ayeke tara na C/100 (mbeni décharge ti ngbonga 100) ti kono wungo ti Ah ti ala. So batterie ti 100Ah ni ayeke na C/100? Lo lingbi ti mû gi 70Ah na ngere ti C/20 so azo ti lekengo a-appareil ti premium ayeke sara kua na ni.

Kozoni ti haka mbeni batterie use, bâ wungo ti C-. Tongana ala yeke nde, hakango ye ni ayeke na lege ni pëpe.

A yeke nzoni ti tene e hinga so: tongana mbeni batterie ayeke nzoni mingi ti tene a duti tâ tënë na ndo ti ngere-per-Ah, bâ wala C-rate wa la ala yeke sara kua na ni. Lo yeke wara fani mingi a-épreuve ti batterie ti “bargain” na yâ ti ambeni ye so ayeke nde pëpe na tâ demande ti lo.

Ah na Wh na kWh: Ti wara a-unité ti mo droit

Ye so ayeke sara si azo alondo lakue. Zia mbi fa ni polele.

Ah (ampère-angbonga)a fa na mo ngangu ti charge-courant oke na ndo ti ngoi oke.

Wh (watt-angbonga)a tene na mo ngangu ti ngangu-tâ ngangu ti kusala ti compte ti tension.

Azo so achangé bê ti ala:Ngangu (Wh)=Ngangu (Ah) × Tension (V)

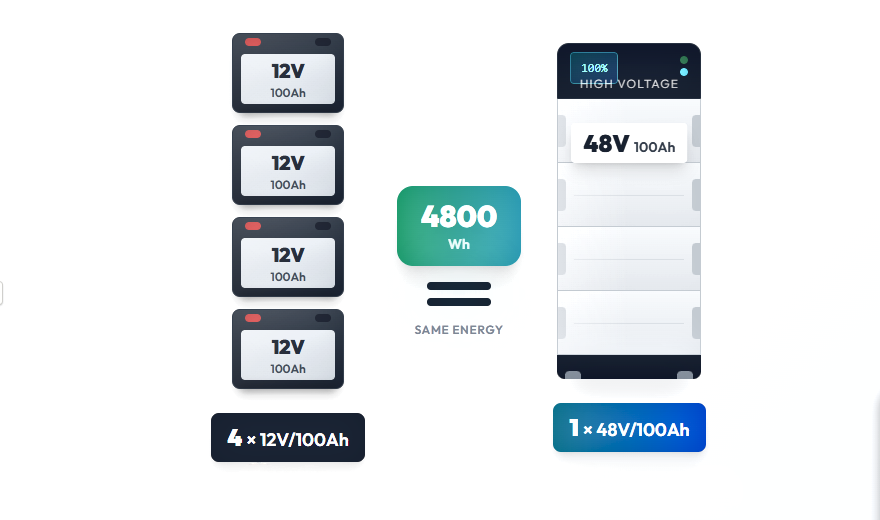

Mbeni batterie ti 12V, 100Ah ayeke bata 1 200Wh. Mbeni batterie ti 48V, 100Ah ayeke bata 4 800Wh.

A yeke fani osio ti tension, fani osio ti ngangu-atâa so ala use kue atene "100Ah" na ndo ti étiquette ni.

Tongana mo yeke haka a-offrande ti azo nde nde so ayeke kä ye, changé lakue ni na Wh wala kWh. Mo yeke bâ a-équipe ti vongo ye na lege ti mbana pëpe ti komande na lege ni pëpe ndali ti so ala haka wungo ti Ah na ndo ti aplateforme ti tension nde nde.

Référence hio ndali ti akota configuration:

Atâ ye so a lingbi mo sara: Ti lingbi na Ah na tâ bezoin ti mo .

Théorie alingbi. Zia e sala tënë na ndo ngangu so mo yeke biani na bezoin ni teti akusala ti dengo buze nga na ti akota ndokua.

Ngangu ti batango ye teti akota kungba

A yeke komanse ti sara audit ti charge ti mo. Nyen la a lingbi biani angbâ ti sara kua na ngoi so courant akaï, na teti ngoi oke?

Bâ tongana nyen la mo yeke tambela na aclient na yâ ni:

1: Mo sû iri ti akungba kue so ayeke kota mingi nga na dessin ti lo ti fadeso .

Lumière ti urgence: 5A

A-système ti sécurité: 3A

Réseau/A-appareil ti IT: 15A

A-appareil ti HVAC: 8A

Wungo ni kue: 31A

2: Fa ngoi so a hunda ti sara kua na ni .

Ye so a hunda: ngbonga 4 juska générateur ni akomanse ti sara kua wala grille ni akiri

3: Calculé capacité ti base .

31A × ngbonga 4=124Ah kete mingi

4: Sala kusala na atâ -aye ti sese

Tongana a yeke sala kusala na plomb{0}}acide na 50% DoD: 124 ÷ 0.50=248Ah .

Tongana a sala kusala na LiFePO4 na 80% ti DoD: 124 ÷ 0.80=155Ah .

A yeke wara na yâ ni 15% ti ngu so ayeke ga mbakoro: 285Ah (acide ti plomb) wala 178Ah (lithium)

5: Ronde na akota ye so ayeke dä .

Plomb{0}}acide: système ti 300Ah

Fini 4: Système ti 200Ah

A yeke oko application ni. Ye ti lithium ni ayeke kete, a yeke ngangu pëpe, na fani mingi ngere ni ayeke ngangu pëpe na yâ ti gigi ti lo atâa so a futa nginza mingi kozoni.

Peak rasage na demande ti charge ti réduction

Calcul nde nde kue. Na ndo so, e yeke sizing na lege ti demande ti spike so e yeke na bezoin ti rasé nga na durée ti fenêtre ti demande ti e ti kota ni.

Tongana ndokua ti mo apika 500kW na yâ ti mbeni fenêtre ti ngbonga 2 na peko ti midi, na mo ye ti zi 200kW na ndo ti kota ni so:

Ngangu so a hunda: 200kW × ngbonga 2=400kWh

Ti mbeni système ti 400V: 400 000Wh ÷ 400V=1 000Ah

Me a lingbi nga ti tene so inverter ni ayeke sara kua nzoni (~95%) nga na akota ye so ayeke na yâ ti décharge ni. Atâ-kota ti dunia alingbi ti duti 1 200-1 300Ah na 400V.

Sizing ti rasage ti kota ndo ahunda ti bâ ndo na ndo ti akete note ti Ah ti ga na kota -C-rate ti kusala. A ninga pëpe, a zia na sese mbeni armoire ti C&I so asala si ngu-asala ni na 215kWh teti mbeni ndokua ti lekengo ye so ayeke tingbi na akota nginza ti hundango ye. Ala yeke na bezoin ti decharge hio ti tene a sara si mbeni kota ngangu ti wâ ti penze-ngbonga 15 aga plat na peko ti midi oko oko.

Mbeni batterie so ayeke na "énergie-cell" so ayeke na lege ni ayeke chauffé mingi wala ayeke tï na yâ ti tension na gbe ti ngangu so. Na lege ti kota ti système ni na a-cellule so ayeke sala kusala nzoni mingi so alingbi ti sala si ngu ti 1C angbâ lakue, a mû maboko na ndokua ni ti fâ nginza so ala yeke futa ti hunda ye na azo na ndulu na 2 800 dollar na nze oko oko. A futa nginza ti lo na yâ ti angu 3,5 tongaso- pëpe ngbanga ti so lo yeke na kota wungo ti Ah na ndo ti mbeti, me ngbanga ti so lo lingbi biani ti mû ngangu so na ngoi so hundango ye ti réseau ni asi na kota ndo.

Solaire + Système ti batango ye

Tongana mo yeke bungbi abatterie na solaire, mo yeke sara si aye use aduti na yâ ti équilibre: ti bata ngangu ti lâ so alingbi ti kanga lege na akungba ti lakui, nga ti duti na ngangu so alingbi ti gbu ngangu na yâ ti lango so mbinda ayeke dä.

Mbeni kode ti batango ye ti lâ-plus- ti dengo buze alingbi ti kono yâ ti banque ti batterie ni na ngbonga 2-4 ti charge ti moyenne. Tongana ndokua ti mo ayeke sala kusala na 50kW na yâ angbonga ti lakui na mo ye ti bata ni teti angbonga 3:

50kW × ngbonga 3=150kWh

A yeke na ndo so la .Polinovel ti ita ti lo ti BESS .mingi ni alingbi nzoni-ala leke ni mbilimbili teti mara ti bungbingo ti lâ ti dengo buze tongaso, na ngangu so alondo na 120kWh ti si na ndulu na 1MWh na yâ ti abungbi ti module.

A-Drapeau rouge na ngoi so a yeke bâ azo so ayeke mû abatterie

Na peko ti so mbi sara angu mingi na yâ ti kua so, mbi leke mbeni détecteur ti BS so zo alingbi ti zia bê na lo mingi ndali ti batterie. Ye so a lingbi mo bâ ayeke so:

A tara ngangu ti lo na a-taux C- so ayeke tâ ye pëpe

Tongana a tara numéro ti Ah ti li ti tënë ni na C/100 me demande ti mo ni ayeke na C/5, spec so ayeke na lege ni pëpe na mo. Hunda ti wara asango na ndo ti capacité ti mo na tâ wungo ti décharge so mo ku ti wara.

A yeke manke a-spécification ti température

Azo kue so ayeke sara kua na lege ti ndia ayeke sigigi na acourbe ti dérating ti capacité ndali ti temperature. Tongana ala mû na mo gi mbeni numéro oko so ayeke na contexte ti temperature pëpe, ala yeke honde mbeni ye.

Cycle ti aye so DoD asara tënë na ndo ni .

“10 000 cycles” ayeke kota ye mingi juska mo diko akete mbeti ni na mo bâ so a yeke na 50% ti profondeur ti décharge ni. Na 80% ti DoD, oko batterie ni alingbi ti ninga gi teti angu 4 000. Hunda lakue: acycle na DoD wa?

A yeke wara pëpe asango ti Peukert ndali ti plomb-acide

Tongana mbeni zo so ayeke sara batterie ti plomb-acide ayeke fa na mo pëpe exponent ti Peukert wala ayeke mû na mo pëpe a-courbe ti ngangu na akota décharge nde nde, tambela yongoro. Ala hinga so wungo ti ala ayeke sioni.

"Equivalent Ah" a-évaluation

Ambeni zo ti lekengo ye-mbilimbili na yâ ti ndo ti lithium-asala kusala na a-évaluation ti "équivalent Ah" so a haka batterie ti ala na plomb-acide. Mbeni batterie so a sû na ndo ni “100Ah” alingbi biani ti duti 50Ah. A yeke pëpe mvene na lege ti senda-ye, me a leke ni ti tene mo gi bê ti mo.

Na yâ ti laboratoire ti e ti ingénieur, e yeke bâ nzoni mingi a-échantillon ti acellule kue kozoni si a lï na yâ ti mbeni module. A yeke lakue ti ke acellule ti “bargain” so atene a yeke na akota note ti Ah me so ayeke tï na gbe ti charge. Na tapande, ade ti ninga pëpe, a tara mbeni échantillon ti acellule so alondo na mbeni zo ti gigi so asala kusala nzoni na 1 ampère (C/100) me so atï na 65Ah tongana a fa 50 ampère (0,5C)-mbeni kungba so ayeke ti ka na amasini ti kusala.

Ndani la andia ti e na ndo ti ambeti ti e ayeke ngangu: e yeke mû note na .akota kapa ti BESS ti dengo buze .a luti na ndo ti atâ courant so ayeke sala kusala, me pëpe na ndo ti adécharge ti trickle. Tongana mbeni fournisseur ayeke fa na mo pëpe mbeni courbe ti décharge so ayeke na 0,5C wala 1C, ala yeke honde tâ kusala ti batterie ti ala.

Dimension ti Grille-Échelle na conteneur BESS

Ti a-projet ti utilité-scale, a yeke sara tënë ti a-évaluation ti Ah oko oko encore ape-a yeke sara tënë ti ngangu ti MWh so abungbi so a leke ni na lege ti a-cellule saki mingi.

Meti hinga ye so Ah aye ti tene na ndo ti mbeni batterie .na niveau ti cellule ni angbâ ti duti kota ye, ndali ti so a yeke mû maboko na mo ti bâ lege so a leke na système ni nga ti gbu afaute so ayeke na yâ ti spécification.

Bâ tongana nyen la maths ni ayeke sara kua ndali ti mbeni système ti conteneur so ayeke nde:

Mbeni format ti cellule so ayeke mingi ayeke cellule ti prismatique LiFePO4 so ayeke na 280Ah na so ayeke na 3,2V.

Ngangu ti cellule oko oko: 280Ah × 3,2V=896Wh ≈ 0,9kWh

Ti mbeni bozo ti 5MWh: 5 000kWh ÷ 0,9kWh=~5 556 ti acellule so a hunda

A leke acellule so na yâ ti akamba ti série (ti leke na tension) nga na akete kamba so ayeke parallèle (ti leke na ngangu). Mbeni tapande ti lekengo ye alingbi ti duti:

16 acellule na yâ ti module ti série=51.2V

A-module mingi na yâ ti série=400-800V rack .

A-étagère mingi so ayeke na yâ ti parallèle=ayeke na ngangu ti MWh

Tongana mo yeke bâ a-offrande ti BESS so a zia na yâ ti conteneur, bâ wala:

Cellule-niveau Ah note na fabricant

A leke yâ ti série/parallèle

Total ti ngangu so a calculé alingbi na ngangu so a hunda

Tour-voyage ti kusala (mingi ni 85-92%)

A yeke mû ngangu ti mungo maboko (refroidissement, BMS) so ayeke sara si ngangu ti sarango kua na ni aga kete .

A-appareil ti BESS so ayeke na yâ ti aconteneur ti Polinovel .a londo na 3,85MWh ti si na 5MWh+ na yâ ti mbeni bozo oko oko, na salango kusala na a-cellule ti LiFePO4 mbilimbili teti fini ti ala ti cycle so ayeke nzoni mingi nga na dutingo na ngangu ti wâ na yâ ti a-installation so ayeke na kota -densité.

A yeke na lege ni ti tene Batterie Ah Notes .

Ba,ye so Ah aye ti tene na ndo ti mbeni batterie .ayeke pëpe mbeni ye so ayeke ngangu na théorie. Lo yeke mbeni mesure ti ngangu ti charge. Multiplié na tension ti wara ngangu. Kaï na courant ti charge ti estimé ngoi ti kusala.

A yeke ngangu pëpe ti wara aye kue so ayeke si na yâ ti dunia so ayeke buba ngangu ti théorie so: a-effet ti décharge, derating ti temperature, profondeur-ti -akatikati ti décharge, nga na kangbi so ayeke na popo ti chimie.

Aclient so mbi yeke sara kua na ala so ayeke kpe ti sara afaute so ayeke futa nginza mingi ayeke azo so:

A yeke changé lakue na kWh so alingbi ti sara kua na ni, me pëpe na plaque ti iri Ah .

Verifié C-taux so a sara kua na ni ti tara na kapa ti .

Lo sara kua na température nga na derating ti ga mbakoro ndali ti mbilimbili ndo so ala yeke dä .

Kota ti lithium ayeke na tâ nzoni ye ahon ti tene a bâ Ah kue tongana oko .

Hunda na azo so ayeke mû na mo asango na ndo ti tâ dutingo ti ala ti kusala, me pëpe na ndo ti dutingo ti laboratoire .

Sara aye oku so, na mo yeke wara a-système so ayeke sara kua biani tongana ti so a ku.
